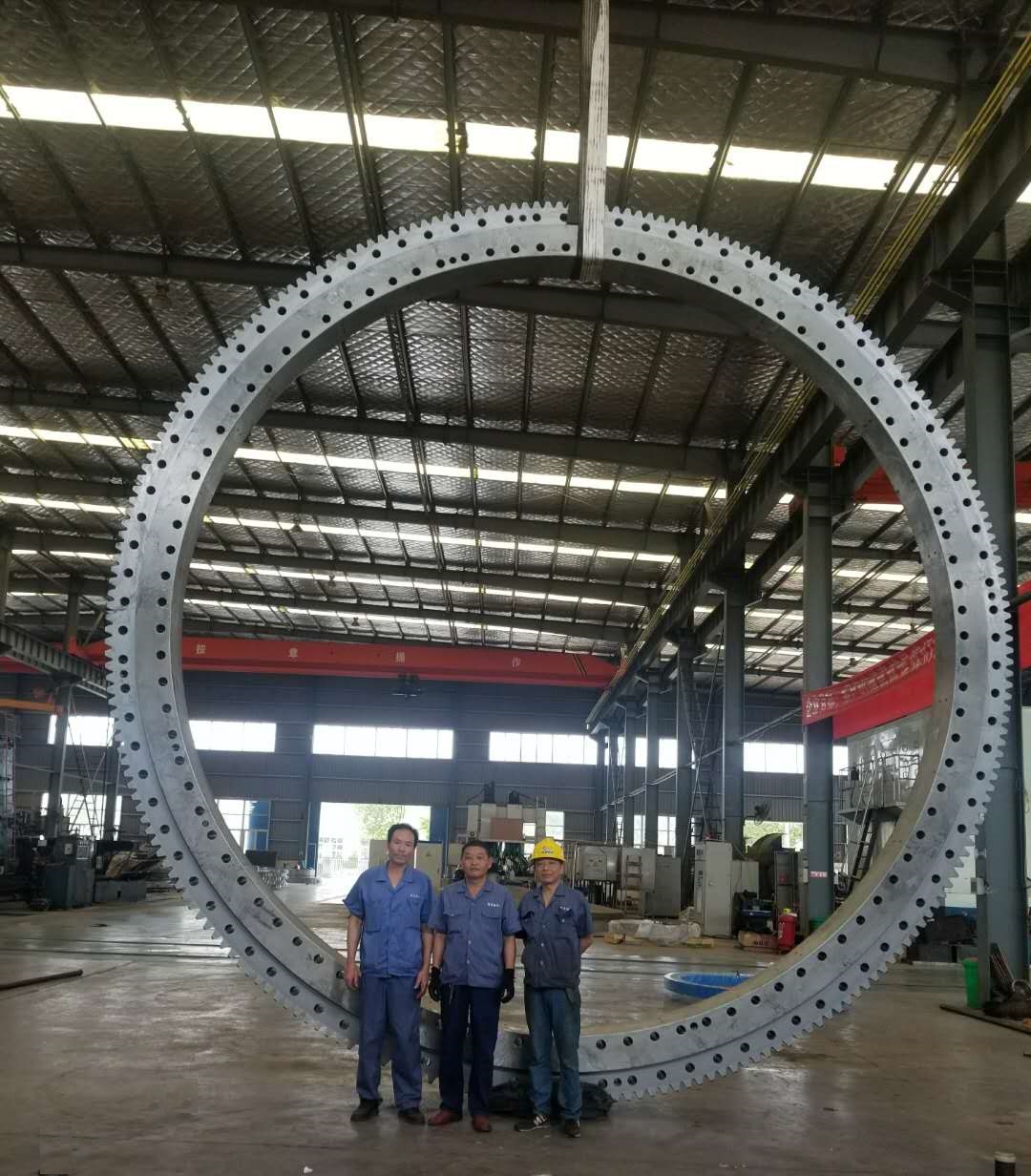

Kundenspezifisches 5070-mm-Großdrehlager fertiggestellt und geliefert

LTZC, ein Unternehmen mit über dreißig Jahren Erfahrung in der Fertigung von Hochleistungslagern, hat kürzlich ein kundenspezifisch gefertigtes Großdrehlager für einen 360-Tonnen-Gießpfannendrehturm im Stahlwerk Xinyu erfolgreich geliefert. Mit einem Außendurchmesser von Φ5070 mm setzt dieses maßgefertigte Drehlager einen neuen Größenrekord für diese Kategorie von Speziallagern in China. Es verfügt über eine branchenführende dreireihige Zylinderrollenkonstruktion, die speziell für die rauen Betriebsbedingungen in Stahlhütten entwickelt wurde – darunter hohe Temperaturen, wechselnde Stoßbelastungen, Metallstaub und die Belastungen durch langsame, hochbelastete Start-Stopp-Zyklen. Das Lager ist in der Lage, die komplexen axialen und radialen Belastungen sowie die hohen Kippmomente aufzunehmen, die beim langfristigen Volllastbetrieb einer 360-Tonnen-Gießpfanne auftreten.

Der erfolgreiche Einsatz dieses ultragroßen DurchmessersDrehlagerDies stellt ein bedeutendes technologisches Upgrade für LTZC in den Bereichen Forschung und Entwicklung für übergroße Sonderlager, Prozessoptimierung für hochbelastbare metallurgische Drehtischlager und die Bereitstellung umfassender, kundenspezifischer Lagerlösungen für schwere Maschinen dar.

I. Warum Drehteller für Schöpfkellen spezielle Drehlager benötigen

1.1 Extrem hohe Lasten und häufige Stoß-/Kippmomente

LTZC hat ein individuelles Produkt angepasst.dreireihiges RollendrehlagerFür dieses Stahlwerk werden Drehkranzlager benötigt, die eine Nennlast von 360 Tonnen tragen können. Standardmäßige, handelsübliche Drehkranzlager sind im Allgemeinen für gleichmäßige, stabile Lasten ausgelegt; die Einwirkung hoher Lasten führt zu Materialermüdung und damit zu Anlagenstillständen.

1.2 Kontinuierliche Hochtemperatur-Strahlungsumgebung

Stahlwerke arbeiten in Hochtemperaturumgebungen, und die Anlagen selbst erzeugen im Betrieb erhebliche Wärme. Der Außenring des kritischen Drehkranzlagers arbeitet oft im Temperaturbereich von 180 °C bis 450 °C, was extreme Anforderungen an die Lagermaterialien, die Fertigungsprozesse und die Schmierung stellt.

1.3 Korrosion und Verschleiß durch Staub, Eisenoxidpartikel und Kühlwasser

Bei der Stahlherstellung entstehen kontinuierlich Abfälle wie Eisenoxidstaub und Stahlschlacke. Ist die Abdichtung des Drehkranzlagers unzureichend, können harte Partikel in das Lager eindringen und dort abrasiven Verschleiß und vorzeitigen Ausfall verursachen.

1.4 Nicht standardmäßige Einbaumaße und Antriebsstrukturen

Jedes Stahlwerk hat individuelle Anforderungen an Stranggießanlagen, Gießpfannengrößen, Drehtellergestelle, Antriebsradpositionen, Lochmuster und Schmierleitungsanordnungen. Standardisierte Serienlager passen selten optimal auf die Anlagenbasis, und Anpassungen sind kostspielig. Daher benötigen Stahlwerke Hersteller, die umfassende, kundenspezifische Lagerlösungen anbieten können.

II. Kundenspezifische Lager für 360-Tonnen-Gießpfannenrevolver

Diesekundenspezifische LagerDie an das Stahlwerk Xinyu gelieferten Drehköpfe verfügen über eine unabhängige, dreireihige Zylinderrollenlagerung mit einem Außendurchmesser von 5070 mm. Die drei Rollenreihen sind so angeordnet, dass sie Lasten aus verschiedenen Richtungen aufnehmen. Dadurch ist diese Bauweise die bevorzugte Lösung für Schwerlast-Drehköpfe mit Tragfähigkeiten von über 300 Tonnen.

Obere zylindrische Rollen: Tragen die massive nach unten gerichtete axiale Last (das Eigengewicht der Gießpfannenanordnung);

Untere zylindrische Rollen: Nehmen entgegengesetzte Axialkräfte auf und wirken so den Reaktionskräften entgegen, die durch Anfahr- und Stopp-Stöße sowie exzentrische Belastungen entstehen; die oberen und unteren Reihen horizontaler Rollen bilden einen Hebelarm, um extremen Kippmomenten zu widerstehen;

Mittlere zylindrische Rollen: Sie dienen speziell der Aufnahme seitlicher Radialkräfte und wirken Vibrationen entgegen, die durch die Exzentrizität der Gießpfanne und durch seitliche Stoßkräfte auf die Stahlkonstruktion entstehen.

LTZC führte mehrere strukturelle Anpassungen und Modernisierungen durch, die auf die spezifischen Betriebsbedingungen des Stahlwerks Xinyu zugeschnitten waren:

Verbreiterte Kontaktfläche der Laufbahn zur besseren Verteilung der Stoßbelastungen;

Optimierter Walzenabstand und geteilte Distanzstücke zur Vermeidung von Walzenverkantung oder -blockierung;

Mehrlagige Labyrinthdichtungen verhindern das Eindringen von Eisenoxidstaub und Kühlwasser in den Innenraum;

Mehrere unabhängige Schmierkanäle wurden integriert, um eine zonenspezifische Einspritzung von Hochtemperatur-Metallurgiefett zu ermöglichen;

Kundenspezifische Anordnung der Bolzenlöcher, Flanschdicke und Präzision der Montagefläche basierend auf den Basiszeichnungen des Stahlwerks;

Die Zähne des äußeren Ringrads wurden tiefgehärtet, um einen zuverlässigen, langfristigen Eingriff mit dem Revolverantriebsrad zu gewährleisten.

III. LTZC – Umfassende Lösungen für kundenspezifische Großdrehlager

Kundenspezifische Lastanalyse und Bewertung der Betriebsbedingungen

Ingenieure führen Lastüberprüfungen und Simulationen auf Basis von Geräteparametern, Betriebsbedingungen vor Ort, Bauplänen oder Messungen vorhandener Teile durch, um die optimale Konstruktion des großen Drehlagers auszuwählen.

Vollständig kundenspezifische Sonderabmessungen

Außendurchmesser, Lochmuster für die Bolzen, Flanschdicke, Zahnradspezifikationen und Innenspiel können alle individuell angepasst werden, um ein Drehtellerlager herzustellen, das auf die vorhandene Gerätebasis passt, wodurch die Notwendigkeit entfällt, die ursprüngliche Stahlkonstruktion zu modifizieren.

Anwendungsspezifische Werkstoffe und Wärmebehandlung

Es werden Stahlsorten ausgewählt und kundenspezifische Induktionshärtungs- und Oberflächenverschleißfestigkeitsverfahren angewendet, um rauen Umgebungsbedingungen – wie hohen Temperaturen, starken Stößen, Staub und Salznebel – standzuhalten und so die Lebensdauer des Lagers zu verlängern.

Kundenspezifische Dichtungs- und Schmiersysteme

Zu den Konfigurationen gehören doppellagige Labyrinthdichtungen und hochtemperaturbeständige Dichtungen sowie spezielle Schmierkanäle, wodurch die Eignung für anspruchsvolle Branchen wie Metallurgie, Bergbau und Offshore-Engineering gewährleistet wird.

Kundenspezifische Präzisions- und Antriebsmechanismen

Es sind Präzisionssorten von P0 bis P5 erhältlich, die verschiedene Antriebskonfigurationen (Außenverzahnung, Innenverzahnung oder getriebelos) unterstützen und somit für Anwendungen von leichten Industriemaschinen bis hin zu hochbelastbaren metallurgischen Anlagen geeignet sind.

Umfassender technischer Support aus einer Hand

Die Dienstleistungen decken den gesamten Projektlebenszyklus ab – von der Modellauswahl über die Qualitätskontrolle in der Produktion und die Schutzverpackung für den Export bis hin zur Installationsanleitung, den Wartungshandbüchern und der langfristigen Ersatzteilversorgung – und gewährleisten so eine umfassende Unterstützung für das kundenspezifische Drehtellerlagerprojekt.

FAQ: Häufig gestellte Fragen zur Beschaffung

Frage 1: Warum ist das dreireihige Zylinderrollen-Drehlager die bevorzugte Wahl für Gießpfannentürme?

A: Die dreireihige Rollenkonstruktion bietet eine hohe Tragfähigkeit und überlegene Steifigkeit und eignet sich daher ideal für die anspruchsvollen Betriebsbedingungen von Gießpfannentürmen in Stahlwerken; sie ist auch die gängigste Konstruktionsart für Drehtellerlager in Stranggießanlagen mit extrem hoher Tonnage in China.

Frage 2: Kann LTZC kundenspezifische Lager nach meinen Gerätezeichnungen herstellen?

A: Absolut. Unsere Ingenieure können anhand von 3D-Zeichnungen, Betriebsparametern oder physikalischen Messungen bestehender Lager kundenspezifische Konstruktionen erstellen – wir passen Abmessungen, Abdichtung, Materialien und Zahnradprofile für Anlagen wie Stahlwerksmaschinen, Tunnelbohrmaschinen (TBMs) und Hafenmaschinen an.

Frage 3: Können Ihre großen Drehlager eine Zertifizierung von Klassifikationsgesellschaften wie BV oder CCS erhalten?

A: Ja, das gesamte Sortiment an Hochleistungslagern von LTZC verfügt über international anerkannte Zertifizierungen, darunter ISO9001, BV, CCS, RINA und ABS.

Frage 4: Wie kann die Lebensdauer von Gießpfannenturmlagern in der heißen, staubigen Umgebung von Stahlwerken verlängert werden?

A: LTZC berücksichtigt die Umgebungsbedingungen vor Ort während des kundenspezifischen Konstruktionsprozesses und integriert spezielle Dichtungs- und Schmiersysteme; außerdem stellen wir zu jedem gelieferten Lager ausführliche Installations- und Wartungshandbücher bereit.

Frage 5: Was sind die wichtigsten Wettbewerbsvorteile von LTZC im Vergleich zu anderen Herstellern von Drehkranzlagern?

A: Mehr als 30 Jahre Erfahrung in der integrierten Fertigung und im Handel, eigene CNC-Bearbeitungskapazitäten im großen Maßstab, kundenspezifische Lagerlösungen aus einer Hand und umfassender Support über den gesamten Lebenszyklus hinweg, der Installationsanleitung und Kundendienst umfasst.
