Präzisions-Vierpunkt-Kugeldrehlager für AGV-Ausrüstung

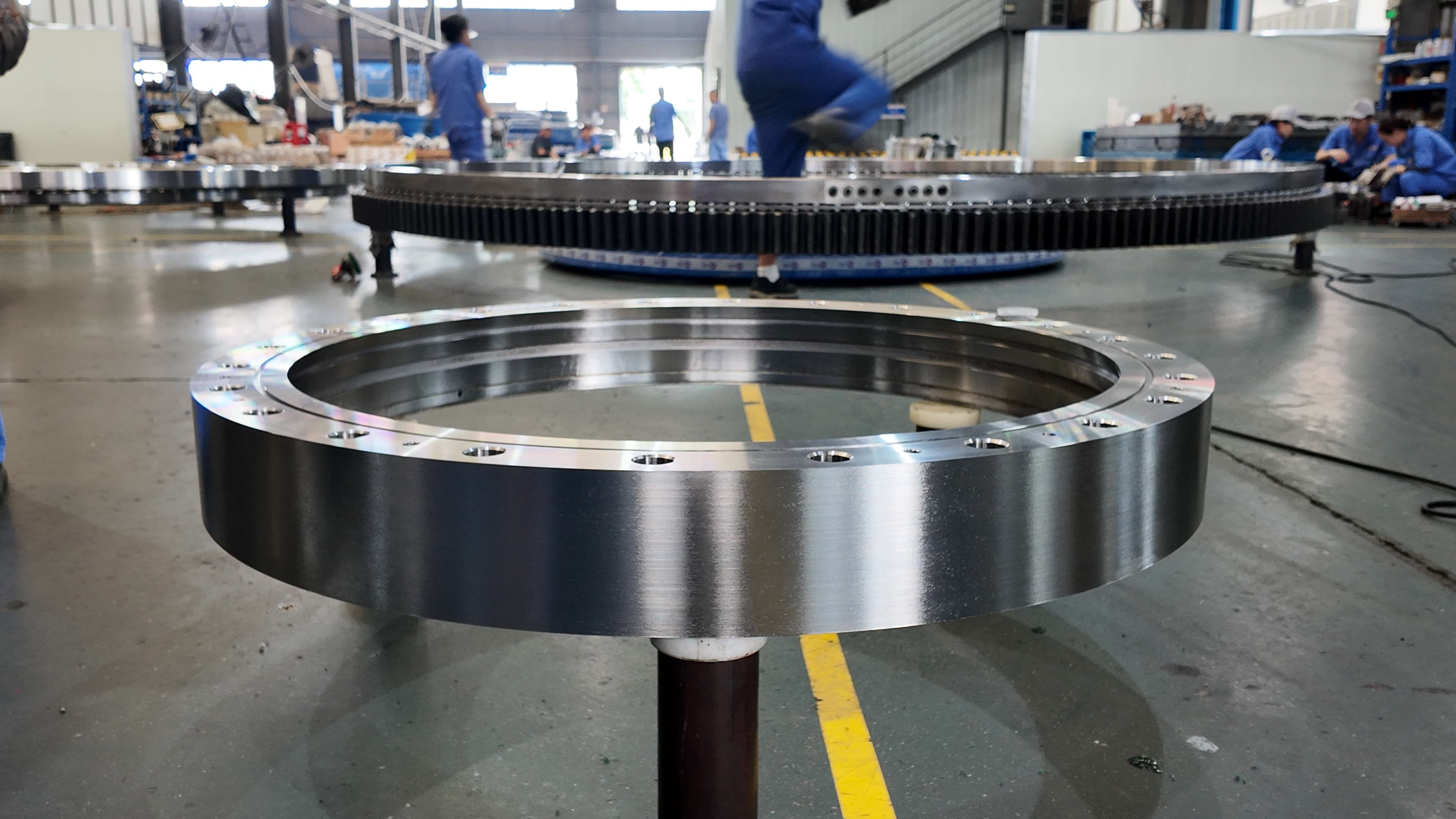

I. Was ist ein Vierpunkt-Kugeldrehlager?

Das Vierpunkt-Kugeldrehlager – auch als einreihiges Kugeldrehlager bekannt – ist eine der am weitesten verbreiteten Arten von Drehlagern.

Diese Lager verfügen über eine gotische Bogenlaufbahnkonstruktion, die es einer einzelnen Wälzkörperreihe ermöglicht, gleichzeitig vier Kontaktpunkte mit der inneren und äußeren Laufbahn herzustellen. Diese einzigartige Konstruktion befähigt ein einzelnes Lager, kombinierte Belastungen – axiale, radiale und Kippmomente – aufzunehmen und spart so wertvollen Einbauraum in AGVs, reduziert das Gesamtgewicht der Einheit und senkt die Herstellungskosten.

Ein Vierpunkt-Kugeldrehlager besteht im Wesentlichen aus sechs Komponenten: Innenring, Außenring, Stahlkugeln, Distanzscheiben, Dichtungen und Schmiernippeln. Je nach Antriebskonfiguration werden sie in drei Typen unterteilt: getriebelos, extern und intern.

Präzisionsdrehlager basieren auf Standard-Vierpunktkugellagern. Durch Verfahren wie Präzisionsschleifen der Laufbahnen, strenge Spielkontrolle, strikte Einhaltung geometrischer Toleranzen und den Einsatz verbesserter Rohmaterialien bieten diese Lager eine höhere Drehgenauigkeit, reduziertes Drehspiel und minimierte Schwankungen des Anlaufdrehmoments und erfüllen somit die hohen Anforderungen an die Positionierung von AGVs.

LTZC fertigt PräzisionsprodukteVierpunkt-Kugeldrehlagerfür AGVs über die Genauigkeitsklassen P0, P6, P5 und P4 hinweg, wodurch die Auswahl der geeigneten Präzisionsstufe ermöglicht wird, um den spezifischen Anforderungen an die Positionierungsgenauigkeit des AGV-Projekts eines Kunden gerecht zu werden.

II. Technische Anforderungen an Vierpunkt-Kugeldrehlager in AGV-Systemen

2.1 Niedriges Anlaufdrehmoment; gleichmäßige Rotation ohne Blockieren

AGVs arbeiten mit niedrigen Geschwindigkeiten und häufigen Start-Stopp-Zyklen. Unter diesen Bedingungen kann es bei unzureichender Bearbeitungsgenauigkeit der Drehkranzlagerbahn zu Blockierungen oder Rucklern kommen. Die AGV-spezifischen Vierpunkt-Kugelgelenklager von LTZC verwenden hochpräzise Stahlkugeln und präzisionsgeschliffene Laufbahnen, um einen gleichmäßigen und stabilen Drehwiderstand zu gewährleisten.

2.2 Strenge Kontrolle des Rotationsspiels für hochpräzise Positionierung

Fahrerlose Transportsysteme (AGVs) erfordern die präzise Warenlieferung an die vorgesehenen Orte, weshalb das Rotationsspiel des Drehlagers in einem sehr engen Bereich liegen muss. Die hochpräzisen Vierpunkt-Kugellager von LTZC ermöglichen eine wiederholgenaue und hochpräzise Positionierung und steigern so die Betriebseffizienz der Kundenanlagen.

2.3 Kompakte Bauweise und geringes Gewicht

AGV-Systeme unterliegen oft strengen Platzbeschränkungen und haben nur begrenzte Höhenvorgaben. LTZC fertigt dünnwandige Vierpunkt-Kugelgelenklager, die die Querschnittshöhe reduzieren – und damit das Gewicht und den Energieverbrauch der Anlagen senken – ohne die Tragfähigkeit oder Leistung zu beeinträchtigen.

2.4 Widerstandsfähigkeit gegenüber häufigen Start-Stopp-Zyklen und langer Lebensdauer

Fahrerlose Transportsysteme (AGVs) arbeiten häufig mit kontinuierlicher Rotation und sind daher anfällig für Lochfraß und ungewöhnliche Geräuschentwicklung. Für die Drehkranzlager seiner AGVs verwendet LTZC 42CrMo-Stahl für die Innen- und Außenringe, hält die Laufbahnhärte im Bereich von HRC 55–62 und gewährleistet eine ausreichende Härtetiefe. Dies führt zu einer ausgezeichneten Beständigkeit gegen Ermüdungsverschleiß und erfüllt die Anforderungen an eine Lebensdauer von einer Million Umdrehungen.

2.5 Zuverlässige Abdichtung gegen Staub- und Partikelverunreinigung

Intelligente Lagerhallenböden erzeugen Staub und Schmutz. Gelangen diese in die Laufbahn des Drehkranzlagers, können sie Verschleiß an Laufbahn und Wälzkörpern verursachen. Die Präzisions-Vierpunkt-Kugeldrehkranzlager von LTZC sind standardmäßig mit Doppellippen-Gummidichtungen ausgestattet, die das Eindringen von Verunreinigungen in die Laufbahn wirksam verhindern. Dadurch werden die Wartungsintervalle verlängert und Geräteausfälle reduziert.

III. Detaillierte Fallstudie: LTZC Präzisions-Vierpunkt-Kugeldrehlager für AGV-Projekt

3.1 Projekthintergrund

LTZC realisierte kürzlich ein AGV-Projekt für ein Unternehmen, das sich auf die Integration intelligenter Lagerautomatisierung spezialisiert hat. Das für den Betrieb großer, unbemannter Lager konzipierte AGV verfügt über eine Tragfähigkeit von 800 kg und benötigt einen oben montierten Palettenhebemechanismus, der eine unabhängige 360°-Drehung ermöglicht.

3.2 LTZC Vierpunkt-Kugeldrehlagerlösung

Nach technischen Beratungen mit dem Kunden ermittelte das technische Team von LTZC die optimale Produktlösung: ein getriebeloses Vierpunkt-Kugeldrehlager. Zu den wichtigsten Spezifikationen gehören die Präzisionsklasse P5, ein kundenspezifisches minimales Lagerspiel, Doppellippen-Staubdichtungen aus Gummi und eine werkseitig aufgebrachte Langzeitschmierung.

3.3 Stichprobenprüfung und Chargenlieferung

Nach Fertigstellung der ersten Mustercharge führte die Qualitätskontrolle von LTZC umfassende Prüfungen hinsichtlich Abmessungen, Drehmoment und Lagerspiel durch. Die Muster wurden anschließend zur Dauerlaufprüfung an das Labor des Kunden gesendet. Nach 100.000 Umdrehungen liefen die Lager reibungslos und ohne Blockieren; die Palettenpositionierungsgenauigkeit entsprach allen Anforderungen, und es wurden keine verschleißbedingten Geräusche festgestellt. Diese Präzisionsdrehlager für AGVs werden nun in stabilen Serien für intelligente Lagerprojekte in Südostasien und Europa geliefert und erzielen hervorragende Betriebsergebnisse.

IV. Fertigungskapazitäten für Präzisionsdrehlager von LTZC AGV

Als renommiertes Zentrum der Wälzlagerindustrie in China betreibt LTZC ein Werk im Wälzlager-Industriepark Yiyang County, Luoyang City, Provinz Henan. Mit über 30 Jahren Erfahrung in Forschung und Entwicklung sowie Produktion ist LTZC ein integrierter Hersteller, der Forschung und Entwicklung, Wärmebehandlung, Präzisionsbearbeitung, Laufbahnschleifen, Zahnradbearbeitung, Montage, Endproduktprüfung, Vertrieb und Kundendienst abdeckt. Wir verfügen über umfassende, durchgängige Produktionskapazitäten und gewährleisten so die Qualitätskontrolle von Beginn der Fertigung an.

4.1 Umfassende, fortschrittliche Produktionsausrüstung

Das Werk von LTZC ist mit vertikalen CNC-Drehmaschinen ausgestattet, die auf Spezialanwendungen spezialisiert sind.großflächiges DrehlagerWir verfügen über Laufbahnschleifmaschinen, hochpräzise Wälzfräsmaschinen, Zahnradformmaschinen und Portalbohr-/Fräsmaschinen. Wir fertigen Drehkranzlager mit Außendurchmessern von 100 mm bis 15.000 mm. Speziell für kleine, hochpräzise Vierpunkt-Kugeldrehkranzlager, die in AGVs eingesetzt werden, betreiben wir eine eigene Präzisionsbearbeitungswerkstatt, um die Rotationsgenauigkeit jeder einzelnen Einheit zu gewährleisten.

4.2 Modernstes Labor für die Endproduktprüfung

Die Qualitätsprüfungsabteilung von LTZC ist mit modernsten Prüfgeräten ausgestattet, darunter Koordinatenmessgeräte (KMG), Rundheitsprüfgeräte und Ultraschallprüfgeräte. Jedes AGV-Vierpunkt-Kugelgelenk wird vor dem Versand einer vollständigen Maßprüfung unterzogen, und ein detaillierter Prüfbericht wird erstellt.

4.3 Autoritative Qualitätszertifizierungssysteme

Das Werk von LTZC ist unter anderem nach ISO, ABS, BV und CCS zertifiziert. Unsere Drehkranzlager werden nach Europa, Südostasien, in den Nahen Osten, nach Indien und Russland exportiert. Dabei können wir auf langjährige Erfahrung in der Abwicklung internationaler Aufträge zurückgreifen.

4.4 Robuste kundenspezifische Entwicklungs- und Lieferkapazitäten

Das LTZC-Team kann anhand von kundenseitig bereitgestellten 3D-Zeichnungen und Gerätespezifikationen Präzisionsdrehlager entwickeln, die auf spezifische Bedürfnisse zugeschnitten sind und umfassende Komplettlösungen bieten.

V. FAQ: Präzisionsdrehlager für AGV-Systeme

Frage 1: Welcher Drehkranztyp eignet sich am besten für die rotierenden Plattformen von AGVs?

A: Für die lasttragenden Drehplattformen von AGVs sind getriebelose Vierpunkt-Kugelgelenklager die bevorzugte Wahl. Diese Lager bieten ein hohes Kosten-Nutzen-Verhältnis, ein geringes Gewicht und eine einfache Montage.

Frage 2: Worin besteht der Unterschied zwischen der Verwendung von Vierpunkt-Kugelgelenklagern und Kreuzrollen-Drehgelenklagern bei AGVs?

A: Vierpunkt-Kugelgelenklager nutzen Punktkontakt, was zu geringerem Drehwiderstand, leichtgängiger und agiler Rotation sowie hoher Wirtschaftlichkeit führt; sie eignen sich für die meisten Standard-AGV-Einsatzbedingungen. Kreuzrollengelenklager nutzen Linienkontakt und bieten höhere Steifigkeit und überlegene Kippfestigkeit; sie sind ideal für hochpräzise AGV-Projekte mit hohen Lasten. LTZC liefert beide Produktlinien und kann die beiden Optionen vergleichen, um das am besten geeignete Produkt für den Kunden zu empfehlen.

Frage 3: Kann LTZC kundenspezifische, nicht standardmäßige Drehkranzlager für AGVs liefern?

A: Absolut. LTZC verfügt über umfassende Kompetenzen im Bereich der Sonderanfertigungen, sodass wir Präzisions-Vierpunkt-Kugeldrehlager an spezifische Anforderungen hinsichtlich Montageflanschen, Höhenbeschränkungen und Präzisionsniveaus anpassen können.

Frage 4: Wie hoch ist die typische Lebensdauer eines AGV-Drehlagers?

A: Die Lebensdauer hängt maßgeblich von Faktoren wie Belastung, exzentrischer Belastung, Zyklusfrequenz, Schmierung und Wartung sowie der Betriebsumgebung ab. Bei korrekter Auswahl, ordnungsgemäßer Wartung und Betrieb in einer sauberen Umgebung erreichen die für AGVs entwickelten Präzisions-Vierpunkt-Kugeldrehlager von LTZC eine Lebensdauer von über einer Million Umdrehungen.

Kontaktieren Sie LTZC, um mehr über unsere Lösungen zu erfahren.
