Was ist ein einreihiges Kugeldrehlager?

Was ist ein Drehkranzlager?

Im Kern des Getriebesystems großer rotierender Maschinen,DrehlagerSie spielen eine entscheidende Rolle bei der Lastaufnahme, der Führung und der Drehmomentübertragung und werden als „Drehgelenke der Anlage“ bezeichnet. Einreihige Kugeldrehlager, als grundlegende Kategorie von Drehlagern, die Wirtschaftlichkeit und Praktikabilität vereinen, werden dank ihrer kompakten Bauweise und ihres breiten Anwendungsspektrums in verschiedenen Bereichen wie Baumaschinen, erneuerbaren Energien und Hafenmaschinen eingesetzt.

Was ist die Bauart eines einreihigen Kugeldrehlagers?

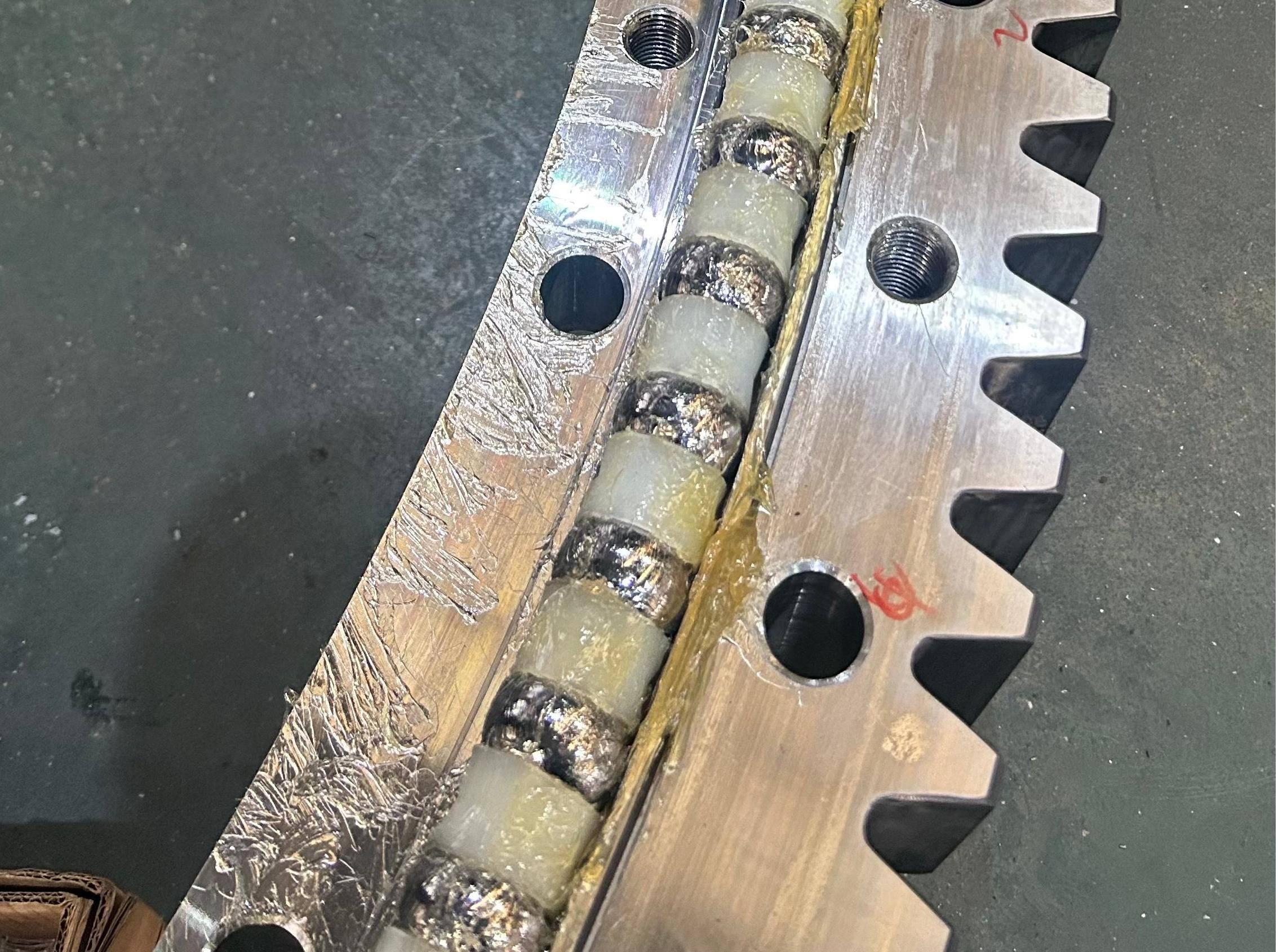

Einreihige KugeldrehlagerKugeldrehlager mit vier Auflagepunkten, auch bekannt als einreihige Vierpunkt-Kugeldrehlager, sind große Drehlagerkonstruktionen, die gleichzeitig axiale und radiale Lasten sowie Kippmomente aufnehmen können. Ihr Aufbau besteht aus einem Innenring, einem Außenring, einer Kugelreihe, einem Käfig, Dichtungen und Befestigungslöchern oder einer Zahnkranzstruktur (mit Innenverzahnung, Außenverzahnung oder ohne Verzahnung). „Einreihig“ bedeutet, dass nur eine Reihe von Stahlkugeln im Lager angeordnet ist; „Vierpunktkontakt“ bedeutet, dass jede Stahlkugel unter Last gleichzeitig vier Auflagepunkte mit der Laufbahn bildet und so eine umfassende Lastaufnahme in mehrere Richtungen ermöglicht.

Eigenschaften von einreihigen Kugeldrehlagern

Kann gleichzeitig multidirektionalen Belastungen standhalten

Einreihige Kugeldrehlager nutzen eine Vierpunkt-Kontakt-Laufbahnstruktur, wodurch sie mit nur einer einzigen Reihe Stahlkugeln gleichzeitig axiale und radiale Lasten sowie Kippmomente aufnehmen können. Dies erfüllt die umfassenden Kraftanforderungen der meisten Drehkonstruktionen unter realen Betriebsbedingungen.

Kompakte Bauweise und relativ geringes Gewicht

Im Vergleich zuzweireihiges KugeldrehlagerIm Gegensatz zu mehrreihigen Rollendrehlagern weisen einreihige Kugellager eine geringere Bauhöhe und eine kleinere Gesamtmasse auf, was eine Leichtbauweise der gesamten Maschine ermöglicht und sie besonders geeignet für Geräte mit begrenztem Bauraum und geringer Bauhöhe macht.

Geringer Rotationswiderstand und niedriges Anlaufdrehmoment

Durch die Verwendung von Stahlkugeln als Wälzkörper ist der Rollreibungskoeffizient niedrig, wodurch das Lager auch bei niedrigen Drehzahlen und großen Durchmessern einen ruhigen Anlauf und eine gleichmäßige Rotation gewährleistet. Dies ist ideal für Geräte, die häufige Starts und Stopps oder eine präzise Rotationspositionierung erfordern.

Vielfältige Strukturformen und hohe Anpassungsfähigkeit

Einreihige Kugeldrehlager können mit Außenverzahnung, Innenverzahnung oder ohne Verzahnung ausgeführt werden, um verschiedenen Drehantriebsmethoden gerecht zu werden, und werden in großem Umfang in Baumaschinen, Hafenanlagen, Anlagen für neue Energien und in der industriellen Automatisierung eingesetzt.

Ausgereifter Fertigungsprozess und hohe Zuverlässigkeit

Die Konstruktion des einreihigen Kugeldrehlagers hat sich in langjährigen technischen Anwendungen bewährt. Der Fertigungsprozess ist ausgereift, und die Fertigungs-, Wärmebehandlungs- und Montageverfahren sind stabil, was zu einer hohen Produktkonstanz und Betriebssicherheit führt.

Hohe Gesamtkosteneffizienz

Bei gleichzeitiger Erfüllung der Anforderungen an Tragfähigkeit und Lebensdauer sind die Herstellungs- und Wartungskosten von einreihigen Kugeldrehlagern relativ gut kontrollierbar, was sie zu einer häufig verwendeten Drehlagerlösung für mittelleichte Lasten und mittlere Kippmomentbedingungen macht.

Relativ einfache Wartung und Austausch

Die Konstruktion ist relativ einfach, und Schmierung sowie tägliche Wartungsarbeiten sind bequem, wodurch sie sich für den langfristigen Dauerbetrieb oder Betriebsumgebungen mit geringen Wartungsbedingungen eignet.

Warum sollte man sich für einreihige LTZC-Kugeldrehlager entscheiden?

LTZC-Lagerist ein führender Hersteller von Drehkranzlagern in China mit über 20 Jahren Erfahrung in der Lagerforschung und -entwicklung. Wir verfügen über umfassende Erfahrung in der Fertigung von Lagern für Schiffsausrüstung, Bergbau- und Hüttenanlagen, Windkraftanlagen und Hafenmaschinen.

LTZC ist ein direkter Hersteller von Drehkranzlagern und bietet wettbewerbsfähige Preise ab Werk, schnelle Reaktion auf Kundenbedürfnisse und kurze Lieferzeiten.

Unsere Drehkranzlager sind nach ISO9001, ISO14001, ABS, BV und weiteren Normen zertifiziert, und wir sind bestrebt, unseren Kunden Drehkranzlager von hoher Qualität und Präzision anzubieten.

Kontaktieren Sie LTZC für den Fabrikpreis.
