Welche Drehkranzlager sollten für Bergbaumaschinen verwendet werden?

Als kritische Bauteile, die Drehbewegungen ermöglichen, kombinierte Lasten aufnehmen und die strukturelle Stabilität in schweren Maschinen gewährleisten, werden Drehlager in großem Umfang in Baggern, Bergbaukranen, Schaufelradbaggern, Stacker-Reclaimern, Bohranlagen und großtechnischen Förderanlagen eingesetzt.

Bei der Anschaffung neuer Maschinen oder der Beschaffung von Ersatzteilen stellen viele Kunden immer wieder dieselbe Frage:

Welche Drehkranzlager sollten für Bergbaumaschinen verwendet werden?

Die Antwort beschränkt sich nicht auf ein einzelnes spezifisches Modell; vielmehr erfordert sie eine umfassende Bewertung auf der Grundlage des Gerätetyps, der Lastanforderungen, des Installationsraums, der Betriebsfrequenz, der Umgebungsbedingungen und der Wartungsprotokolle.

Als spezialisierter Hersteller vonDrehlager,LTZC bietet der globalen Bergbauindustrie seit Langem hochzuverlässige Lagerlösungen. Ausgehend von praktischen Anwendungsbeispielen bietet dieser Artikel eine detaillierte Analyse der in Bergbaumaschinen üblicherweise verwendeten Drehkranzlagertypen, maßgeschneiderte Lösungen für verschiedene Maschinen, wissenschaftliche Auswahlmethoden sowie Antworten auf häufig gestellte Fragen.

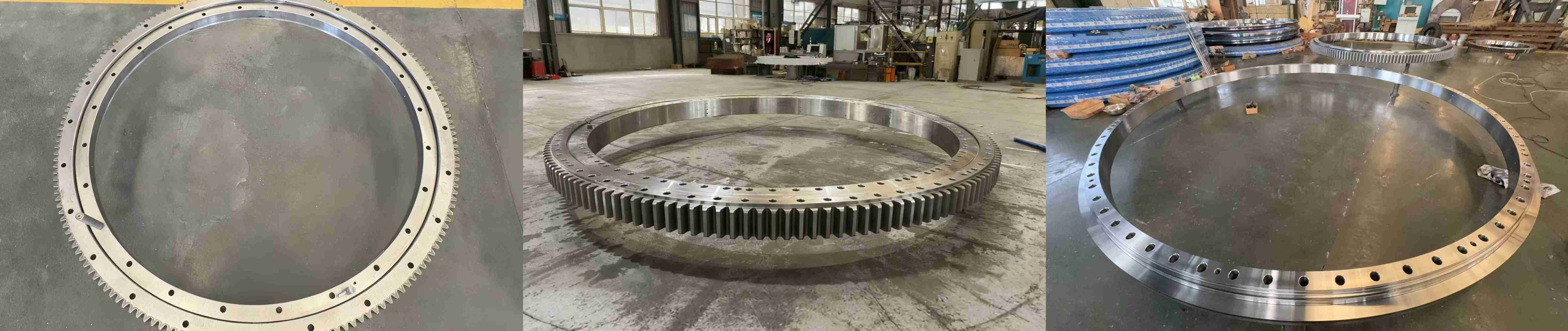

I. Welche Drehkranzlager werden typischerweise in Bergbaumaschinen eingesetzt?

1. Einreihige Vierpunkt-Kugeldrehlager

Dereinreihiges Vierpunkt-KugeldrehlagerDiese Bauart ist das am weitesten verbreitete Drehkranzlager im Bergbau. Es besteht aus einer einzelnen Reihe von Wälzkugeln, die einen Vierpunktkontakt mit der Laufbahn bilden und so gleichzeitig Axialkräfte, Radialkräfte und Kippmomente aufnehmen können. Typische Anwendungsbereiche sind: kleine bis mittelgroße Bagger, leichte Lader im Bergbau, kleine Drehplattformen und Hilfshebezeuge.

Vorteile von einreihigen Vierpunkt-Kugeldrehlagern:

① Kompakte Bauweise; spart Installationsplatz

Für Maschinen mit kompakter Bauweise oder begrenztem Platzangebot bietet diese Lagerart eine hohe Tragfähigkeit auf engstem Raum.

② Effektive Kostenkontrolle

Im Vergleich zu Rollenlagern weisen Kugeldrehlager günstigere Herstellungskosten auf, wodurch sie sich für den Masseneinkauf und den Einsatz in mittelgroßen Anlagen eignen.

③ Geringer Rotationswiderstand

Stahlkugeln haben einen niedrigeren Rollreibungskoeffizienten, was zu einer leichteren Rotation und einer geringeren Belastung des Antriebssystems führt.

④ Einfache Installation und Wartung

Leichte Drehlager eignen sich besser für den schnellen Austausch vor Ort und die routinemäßige Wartung.

LTZC-Empfehlung:

Wenn die Geräte eines Kunden hauptsächlich unter mäßigen Lasten und normalen Arbeitsbedingungen betrieben werden, empfiehlt LTZC, der Vierpunkt-Kugelgelenkkonstruktion Priorität einzuräumen, da diese ein optimales Verhältnis zwischen Kosten und Leistung bietet.

2. Zweireihige Kugeldrehlager

Derzweireihiges KugeldrehlagerDie Konstruktion verteilt die Last auf zwei Reihen von Stahlkugeln – eine obere und eine untere – und erhöht dadurch die axiale Tragfähigkeit und die Betriebsstabilität deutlich. Im Vergleich zu einreihigen Kugeldrehlagern bieten zweireihige Kugeldrehlager eine höhere Tragfähigkeit und überlegene Stabilität.

Anwendungsbereiche von zweireihigen Kugeldrehlagern:

Mittelgroße bis große Stapler

Hafenerzschifflader

Mittelgroße bis große Rotationsbohranlagen für den Bergbau

Hochstabile Betriebsplattformen

Vorteile von zweireihigen Kugeldrehlagern:

① Höhere Tragfähigkeit als bei einreihigen Konstruktionen: Durch die zwei Reihen von Stahlkugeln, die sich die Last teilen, ist das Lager in der Lage, deutlich größere vertikale Lasten zu tragen.

② Laufruhiger Betrieb: Ideal für Einsatzbedingungen, bei denen die Ausrüstung eine kontinuierliche, langsame und gleichmäßige Rotation erfordert – wie beispielsweise die Drehplattformen von Stapel- und Rückgewinnungsanlagen. ③ Überlegene Beständigkeit gegen exzentrische Belastungen: Die zweireihige Kugelstruktur bietet höhere Stabilität bei ungleichmäßiger Lastverteilung.

④ Verlängerte Lebensdauer: Unter Bedingungen eines langfristigen Dauerbetriebs ist die Verschleißrate deutlich geringer.

3. Dreireihige Rollendrehlager

Derdreireihiges Zylinderrollen-DrehlagerDas Lager ist der repräsentativste Lagertyp für schwere Bergbaumaschinen und zeichnet sich durch seine außergewöhnlich hohe Tragfähigkeit aus. Es ist auch der am häufigsten verwendete Lagertyp in Großbergbaumaschinen und ermöglicht einen stabilen Betrieb der Anlagen unter extremen Belastungsbedingungen.

Anwendungsgebiete von dreireihigen Rollendrehlagern:

Ultragroße Bergbaubagger

Raupenkrane

Schaufelradbagger

Ultragroße Stapel- und Rückgewinnungsanlagen

Schwerlast-Hafenmaschinen

Vorteile von dreireihigen Rollendrehlagern:

① Extrem hohe Tragfähigkeit: Die drei Rollenreihen nehmen unabhängig voneinander Axialkräfte, Radialkräfte und Kippmomente auf; durch die Erfüllung ihrer spezifischen Funktionen verteilen sie die Lasten weitaus effizienter als Kugelkonstruktionen.

② Besonders geeignet für Stoßbelastungen: Bergbaugeräte sind häufig Stoßbelastungen ausgesetzt – wie sie beispielsweise beim Ausheben, Fördern oder bei Kollisionen auftreten – und die rollenbasierte Konstruktion bietet in solchen Fällen eine überlegene Stabilität.

③ Lange Lebensdauer: Bei ordnungsgemäßer Schmierung und Wartung ist die Lebensdauer deutlich länger als die von Standardlagerkonstruktionen.

④ Hoher Sicherheitsfaktor: Ideal für hochwertige Anlagen und kritische Betriebspositionen, wodurch das Risiko von Ausfallzeiten minimiert wird.

LTZC-Empfehlung:

Für Großbergbaukunden, die Wert auf langfristige Betriebsstabilität legen, empfiehlt es sich, direkt die dreireihige Walzenkonstruktion zu wählen oder sich direkt mit den technischen Ingenieuren von LTZC in Verbindung zu setzen, um eine maßgeschneiderte Lösung zu erhalten.

4. Kreuzrollen-Drehlager

InKreuzrollen-DrehlagerDie Rollen sind in einem kreuzförmigen Muster mit einem Winkel von 90 Grad innerhalb der Laufbahn angeordnet und stellen so einen linearen Kontakt mit dieser her. Diese Konstruktion zeichnet sich durch hohe Steifigkeit und hohe Präzision aus.

Anwendungsbereiche von Kreuzrollen-Drehlagern:

Präzisionsbohrgeräte

Automatisierte Bergbaumaschinen

Intelligente Drehpositionierplattformen

Vorteile von Kreuzrollen-Drehlagern:

① Hohe Rotationspräzision: Ideal für Anwendungen, die eine hochpräzise Positionierung erfordern, wie z. B. Bohrarbeiten.

② Hohe Steifigkeit: Zeigt minimale strukturelle Verformung und behält auch unter Last eine hohe Stabilität bei.

③ Niedriges Anlaufdrehmoment: Geeignet für Geräte, die häufigen Start-Stopp-Zyklen ausgesetzt sind.

II. Wie wählt man die geeigneten Drehkranzlager anhand der Geräteanforderungen aus?

Beim Bergbau kommen vielfältige schwere Maschinen zum Einsatz; daher muss bei der Auswahl der geeigneten Drehkranzlager über die bloßen Abmessungen hinaus auch die Gesamtbetriebsbedingungen berücksichtigt werden.

1. Auswahl basierend auf der Last

Zu den wichtigsten zu überprüfenden Parametern gehören: Axiallast (Fa), Radiallast (Fr) und Kippmoment (M). Für mittlere Lasten wird ein Vierpunkt-Kugellager empfohlen; für hohe Lasten eignet sich ein zweireihiges Kugellager; und für extrem hohe Lasten ist ein dreireihiges Rollenlager die beste Wahl.

2. Auswahl basierend auf der Gerätegeschwindigkeit

Bergbaumaschinen arbeiten typischerweise mit niedrigen Drehzahlen, durchlaufen aber häufige Start-Stopp-Zyklen. Im Allgemeinen erfordern Anwendungen mit niedrigen Drehzahlen und hohen Lasten Drehkranzlager mit Rollenlagerung, während für Anwendungen mit mittleren Drehzahlen und geringen Lasten Drehkranzlager mit Kugellagerung besser geeignet sind.

3. Auswahl auf Grundlage der Umweltbedingungen

Hochleistungs-Bergbaugeräte müssen komplexen Betriebsbedingungen standhalten, die durch hohe Staubbelastung, erhebliche Temperaturschwankungen, starke Korrosion und hohe Stoßkräfte gekennzeichnet sind. Diese Bedingungen stellen hohe Anforderungen an die Leistungsfähigkeit der Lager sowie ihrer Schmier- und Dichtungssysteme.

LTZC-Empfehlungen für Lager im Bergbau:

Verbesserte Dichtungsstrukturen

Korrosionsschutzbeschichtungen

Hochleistungsschmierstoffe

Regelmäßige Wartungsprogramme

4. Auswahl basierend auf dem Installationsraum

Bei begrenztem Bauraum innerhalb der Anlage ist ein Vierpunkt-Kugellager mit dünnem Querschnitt die geeignetere Wahl; ist hingegen ausreichend Platz vorhanden und die Last hoch, empfiehlt sich ein dreireihiges Rollenlager.

Wenden Sie sich an LTZC, um professionelle Beratung bei der Auswahl der optimalen Lager für Ihre spezifischen Bedürfnisse zu erhalten.

III. Häufig gestellte Fragen zu Lagern für Bergbaumaschinen

Frage 1: Welche Drehkranzlager eignen sich am besten für Bergbaumaschinen?

Für schwere Bergbaumaschinen werden dreireihige Rollendrehlager empfohlen; für mittelgroße Maschinen ist eine Vierpunkt-Kugellagerkonstruktion eine geeignete Option.

Frage 2: Wie lange hält ein Drehkranzlager eines Baggers?

Bei ordnungsgemäßer Wartung kann ein hochwertiges Bagger-Drehlager je nach Betriebsbedingungen 5 bis 10 Jahre halten.

Frage 3: Welches ist das beste Lager für den Bergbau unter rauen Bedingungen?

Für den Einsatz in rauen Umgebungen eignen sich am besten Lager für den Bergbau mit verbesserter Abdichtung, Korrosionsschutzbeschichtungen und wärmebehandelten Laufbahnen.

Frage 4: Wie wähle ich einen Drehkranz für einen Kran aus?

Die Auswahl sollte auf Berechnungen basieren, die die Tragfähigkeit, den Arbeitsradius, das Kippmoment und die Einbaumaße berücksichtigen.

Frage 5: Kann LTZC Drehkranzlager individuell anpassen?

Ja, LTZC bietet umfassende Anpassungsmöglichkeiten, die Abmessungen, Zahnradprofile, Materialien, Dichtungssysteme, Befestigungslochmuster und vieles mehr umfassen.
